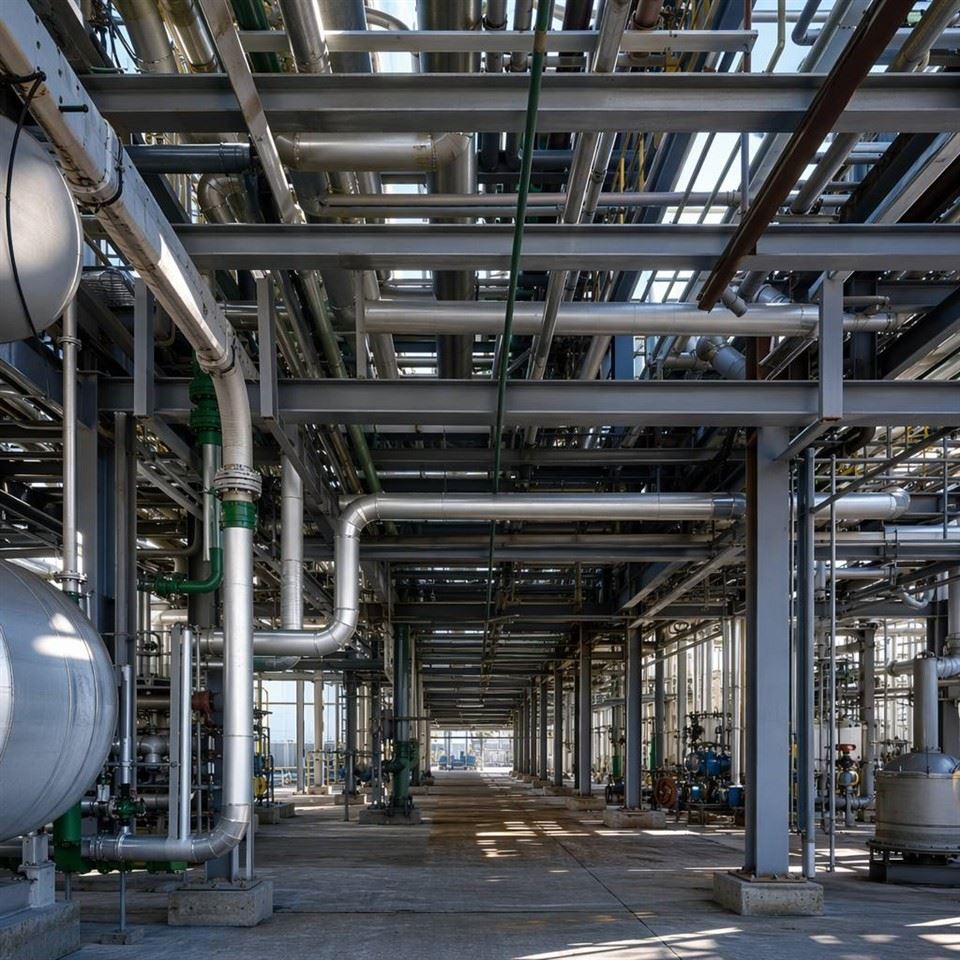

Nosná konštrukcia potrubia

Hebei Sunrise International Iron & Steel Co., Ltd. je jedným z najspoľahlivejších výrobcov a dodávateľov nosných konštrukcií rúr v Číne. Uisťujeme vás, že si z našej továrne kúpite prispôsobenú nosnú konštrukciu potrubia za konkurencieschopnú cenu. Ak máte akékoľvek otázky týkajúce sa cenovej ponuky, neváhajte nám poslať e-mail.



Potrubné nosné konštrukcie nie sú jednoduché oceľové stojany-sú kritickou infraštruktúrou v chemických závodoch, rafinériách, elektrárňach a banských spracovateľských zariadeniach, kde musia byť potrubia prepravujúce tekutiny s vysokými teplotami a tlakmi bezpečne a trvanlivo podopreté.

Nosné konštrukcie potrubia slúžia:

Potrubia chemického procesu- korozívne kvapaliny, vysoké teploty

Ropovody a plynovody- doprava na veľké-diaľky, vysoký tlak

Potrubie na výrobu energie- parné vedenia, chladiaca voda

Linky na ťažobný kal- abrazívne materiály, veľké bremená

Odpadová voda a inžinierske siete- systémy voda, vzduch, plyn

Naša náplň práce:

Konštrukčné detaily potrubných regálov a nosných systémov

Výroba nosných rámov, sediel rúr a vodiacich konštrukcií

Oceľová-výroba odolná voči korózii (žiarovo-pozinkovaná + nátery)

Integrácia svorky na potrubie a popruhu

Technická podpora na -stránke počas inštalácie

Kľúčové parametre dizajnu:

Zaťaženie potrubia: 5-50 kN na podperný bod (v závislosti od veľkosti potrubia)

Výška podpery: 2-15m (špecifické pre pole)

Ochrana proti korózii: žiarové-pozinkovanie + epoxidový náter

Výrobná tolerancia: ±1,5 mm

Druhy materiálu: S355-S460

Názov projektu:Balík podpornej konštrukcie potrubí v Maputo Chemical Plant -
miesto:Maputo, Mozambik (pobrežná zóna chemického spracovania)
Mierka:1,6 km nosných konštrukcií technologických potrubí-moduly stojanov na potrubia, nosné rámy potrubí a potrubné mosty
Tonáž ocele:780 ton

Bod bolesti majiteľa:Závod na chemické spracovanie si vyžadoval rozsiahlu infraštruktúru na podporu potrubia pre procesné potrubie prepravujúce korozívne chemikálie pri teplotách až do 200 stupňov. Pobrežné prostredie predstavovalo vážne problémy s koróziou. Vlastník potreboval kompletný potrubný nosný systém, ktorý by poskytoval trvanlivú, koróziu-odolnú oporu pre 1,6 km technologického potrubia v areáli závodu.



Sunrise Rozsah práce:

Moduly potrubných regálov:Vyrobené moduly stojanov z oceľových rúr v 6m sekciách-navrhnuté na rýchlu{2}}montáž na mieste. Každý modul podporuje viacero procesných potrubí s vopred-inštalovanými sedlami rúr a vodiacimi štruktúrami.

Nosné rámy rúr:Jednotlivé podporné rámy na kritických miestach-navrhnuté pre špecifické veľkosti rúr a požiadavky na zaťaženie. Každý rám je vyrobený s predvŕtanými{2}}bodmi na upevnenie rúrok.

Potrubné mosty:Oceľové-mosty podporujúce procesné potrubia prechádzajúce cez prístupové cesty a zariadenia-navrhnuté s prístupom po chodníkoch na údržbu.

Technika odolná proti korózii-:Nosné prvky potrubia vyrobené z{0}}materiálu odolného voči korózii v kontaktných bodoch{1}}kontaktné body sú navrhnuté tak, aby minimalizovali koróziu na rozhraní podpory potrubia-, ktoré je známym bodom zlyhania v potrubí chemických závodov.

Konštrukcia vedenia potrubia:Konštrukčné oceľové vedenia v intervaloch na riadenie tepelnej rozťažnosti a zabránenie pohybu potrubia v kritických bodoch.

výsledok:Všetka oceľ na podporu rúr bola vyrobená a dodaná do 8 mesiacov. Dizajn odolný proti korózii-bol overený nezávislou kontrolou. Nosný systém rúr fungoval bez problémov s údržbou 18 mesiacov.

V chemických závodoch je rozhranie medzi rúrou a podperou známym rizikom korózie. Voda a chemikálie sa môžu hromadiť v mieste kontaktu, čo vedie k lokalizovanej korózii. Nosný prvok potrubia v mieste kontaktu musí byť navrhnutý tak, aby toto riziko zmiernil.

Prístup Sunrise na zmiernenie korózie:

1. Kontaktné prvky-odolné voči korózii:Nosný prvok potrubia v kontaktnom bode je vyrobený z materiálu, ktorý je -odolný voči korózii-, alebo je ním potiahnutý, zvyčajne je to vhodný polymérny materiál vybraný pre svoju odolnosť voči špecifickým chemikáliám v závode.

2. Kompozitná nosná konštrukcia:Nosný člen z konštrukčnej ocele je primárnou konštrukciou, ale potrubie je podopreté odnímateľnými prvkami, ktoré sú -odolné proti korózii-, čo znamená, že kontaktný bod chránený proti korózii- je možné vymeniť bez úpravy oceľovej konštrukcie.

3. Kontaktné plochy s nízkym{1}}trením:Nosné prvky môžu byť vyrobené z-materiálu s nízkym trením (koeficient trenia pod 0,10)-, čím sa minimalizuje mechanické poškodenie povlakov rúr a bráni sa hromadeniu korozívnych materiálov v mieste kontaktu.

výsledok:Podpery potrubí, ktoré vydržia počas životnosti zariadenia,-znižujú náklady na údržbu a eliminujú poruchy súvisiace s koróziou-.
