Torzná odolnosť v priemyselných oceľových rámoch: Navrhovanie pre excentrické ťažké zaťaženie v zariadeniach v roku 2026
dátum:18. augusta 2026
Kategória:Štrukturálna filozofia ťažkého priemyslu
Cieľové publikum:Stavební inžinieri, projektoví manažéri EPC, vlastníci priemyselných zariadení
1. Zhrnutie
V prostredí ťažkého priemyslu roku 2026 sa konštrukčné návrhy posúvajú od jednoduchých modelov „založených-na pevnosti k presnému inžinierstvu poháňanému-stabilitou. Keďže výrobné zariadenia integrujú viac excentrických ťažkých zariadení,-ako sú offsetové kvapalinové{5}}chladiace lyžiny pre dátové centrá AI alebo konzolové automatizované regály-správaTorzné napätiesa stala kritickou cestou pre štrukturálnu bezpečnosť. Táto príručka porovnáva prístupDruhá generácia Eurokódu 3 (EN 1993)aAISC 360-22v súvislosti s torzným vzpieraním a vysvetľuje, prečo je výber správneho profilu člena (sekcia Box{0}}vs. I-nosník) najdôležitejším rozhodnutím pre dlhodobú-prevádzkovú spoľahlivosť.
2. Fyzika krútenia: Prečo-lúče často zlyhávajú v zložitých snímkach
Zatiaľ čo štandardné H-nosníky (Universal Beams) výborne odolávajú vertikálnemu ohybu, sú notoricky slabé v krútení. H-lúč odoláva krúteniu predovšetkým cezKonštanta deformácie (IwIw), ktorá je výrazne nižšia ako jej ohybová schopnosť. V roku 2026, keď priemyselné medziposchodia zvládajú viac „nevyvážených“ zaťažení, spoliehanie sa na otvorené sekcie pre torzné-kritické spoje predstavuje veľké technické riziko.
Problém: Excentrické zaťaženia vytvárajú krútiaci moment okolo stredu šmyku nosníka.
Vplyv: Bočné-krútenie (LTB) sa môže vyskytnúť pri zaťažení hlboko pod medzou klzu materiálu, čo vedie k náhlemu, netvárnemu-poruchu.
3. Technické porovnanie: štandardné konštrukčné prístupy
Pochopenie toho, ako globálne kódy zvládajú torziu, je životne dôležité pre medzinárodných dodávateľov EPC.
| Funkcia | AISC 360-22 (Severná Amerika) | 2. gen. Eurokód 3 (EN 1993-1-1) |
|---|---|---|
| filozofia | Jednotná metóda interakcie ohybu a krútenia. | Aktualizované pravidlá pre stabilitu prvkov s krútením. |
| Nedokonalosti | Zohľadňuje zvyškové napätia v zváraných skriňových profiloch. | Vylepšené ustanovenia o globálnej{0}}miestnej interakcii. |
| Predvoľba profilu | Explicitne podporuje HSS (Hollow Structural Sections) pre krútenie. | Nariaďuje dôkladnú analýzu deformácie pre otvorené rezy. |
4. Inžinierske riešenie: dominancia skriňových sekcií
Na Sunrise sme pozorovali, že pri projektoch v rozsahu 500 – 1 000 ton, nahradenie kritických otvorených sekciíBox{0}}stĺpce alebo uzavreté duté profilyposkytuje oveľa vyššiu návratnosť investícií.
Torzná tuhosť: Uzavretá sekcia môže mať až50 až 100 kráttorzná tuhosť ekvivalentného-závažia I-nosníka.

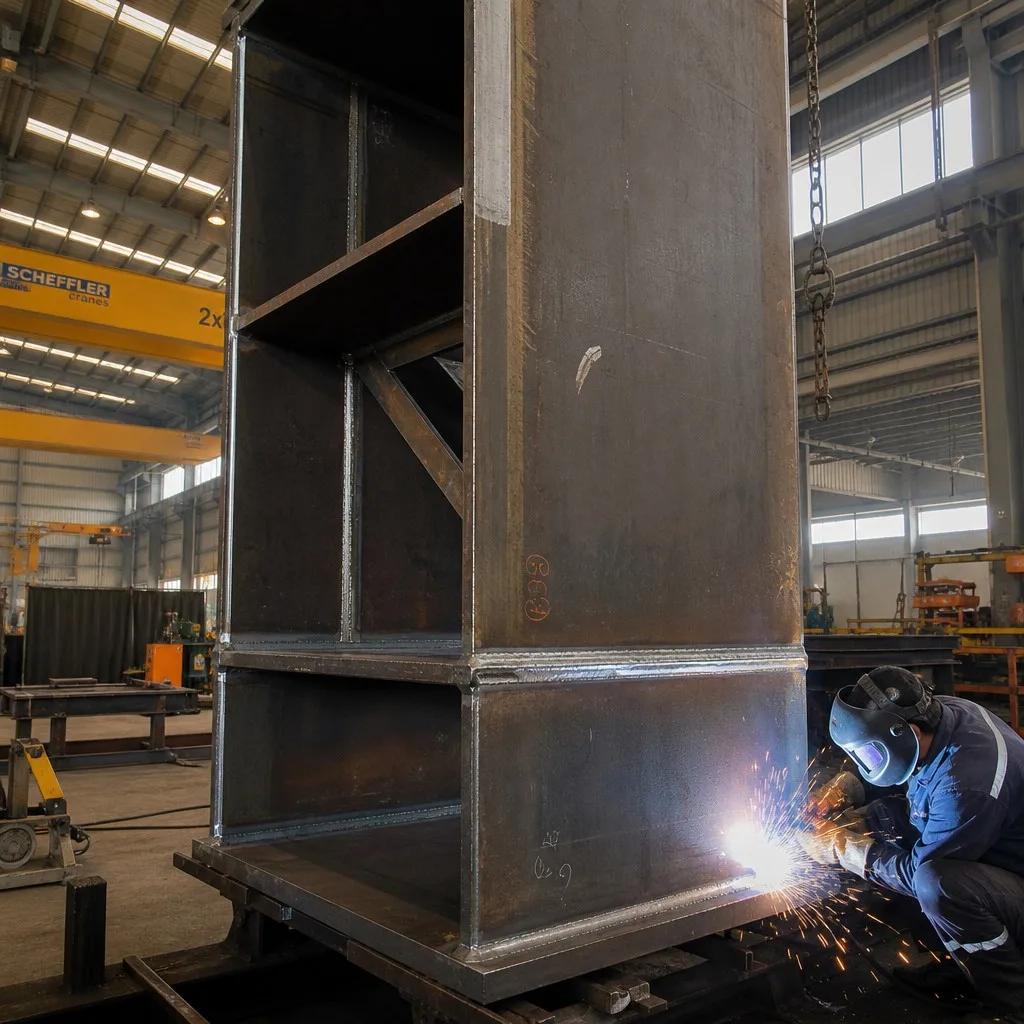

Precíznosť výroby: Zvárané skriňové profily vyžadujú pokročilé zváranie "vnútornej membrány", aby sa zabránilo lokálnemu vybočeniu steny. Náš pracovný postup LOD 400 BIM zaisťuje, že tieto vnútorné výstuhy sú dokonale zarovnané so silami prichádzajúceho nosníka, čím sa eliminujú „mäkké- miesta“ v ráme.
5. Podrobnosti o pripojení: Tiché riziko krútenia

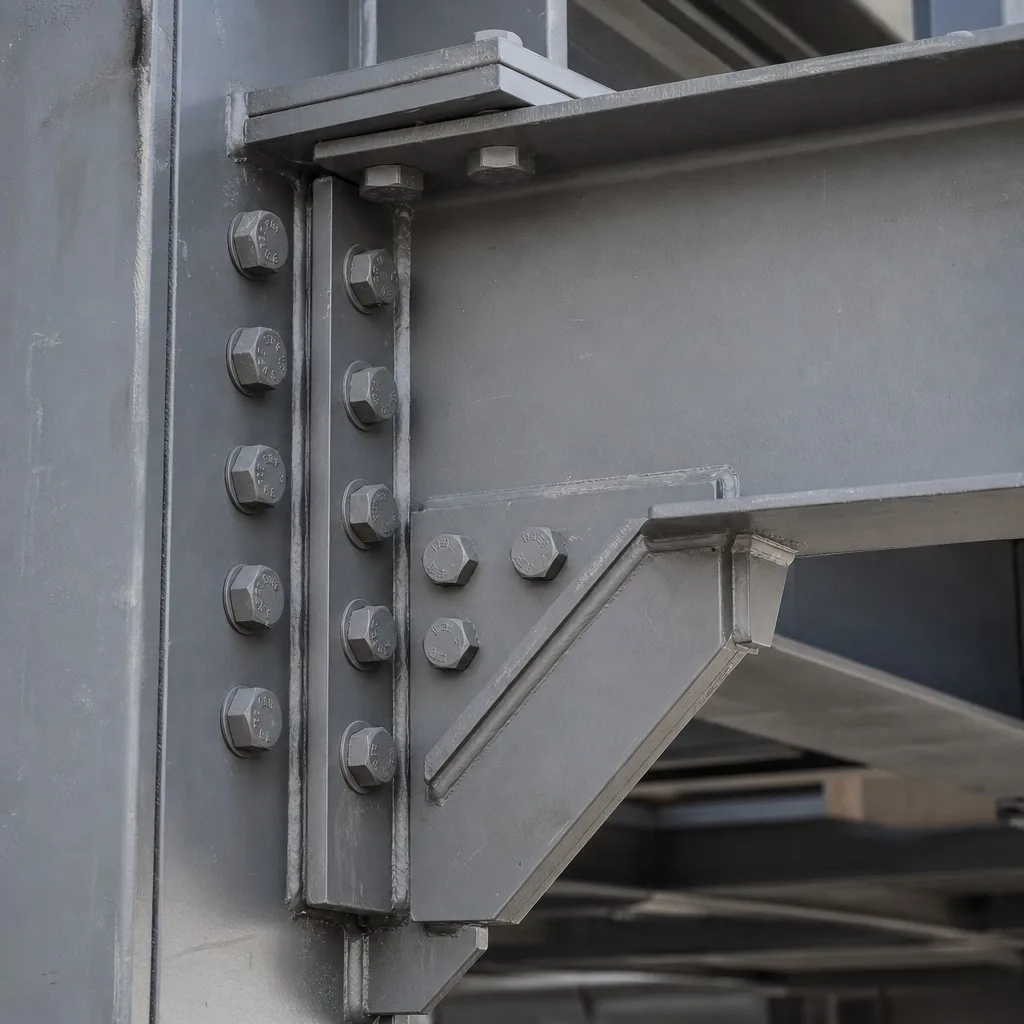

Spojenie je miesto, kde sa krútenie prenáša z jedného člena na druhý. Nominálne "kolíkové" spojenie nemôže prenášať krútenie.Technický mandát Sunrise: Pre excentrické ťažké bremená používameÚplné{0}}pripojenia penetračného momentus vystuženými styčníkovými doskami. To zaisťuje, že sila krútenia sa rozloží po celom priereze stĺpa-, a nie namáhanie jedného radu skrutiek.
6. Kontrolný zoznam inžinierskeho preskúmania pre priemyselných vlastníkov
Kontrola excentricity zaťaženia: Boli všetky stopy stroja zmapované vzhľadom na stred šmyku nosníka?
Výber profilu: Sú uzavreté sekcie (SHS/RHS) používané pre primárne členy vystavené výraznému skrúteniu?
Obmedzenie deformácie: Ak používate H-nosníky, sú konce zaistené proti deformácii cez koncové-dosky a výstuhy?
Zhoda AISC/EN: Obsahuje kniha výpočtov kombinovanú kontrolu namáhania pre ohyb + šmyk + krútenie?
💡 Strategické akčné odporúčania pre východ slnka
1.Box-Sekcia Hodnotové inžinierstvo: Proaktívne ponúknite možnosť „Torzná optimalizácia“ vo RFQ, ktorá ukazuje, ako nahradenie 20 % I-nosníkov profilmi typu Box môže zlepšiť štrukturálnu stabilitu o 40 % pri nulovom zvýšení čistej hmotnosti.
2.LOD 400 Interná vizualizácia detailov: Poskytnite klientom priehľadné zobrazenia 3D modelu vnútorných membrán v rámčekových stĺpcoch, ktoré demonštrujú, prečo Sunrise's "Teacher{1}}Level" zabraňuje lokálnej deformácii.

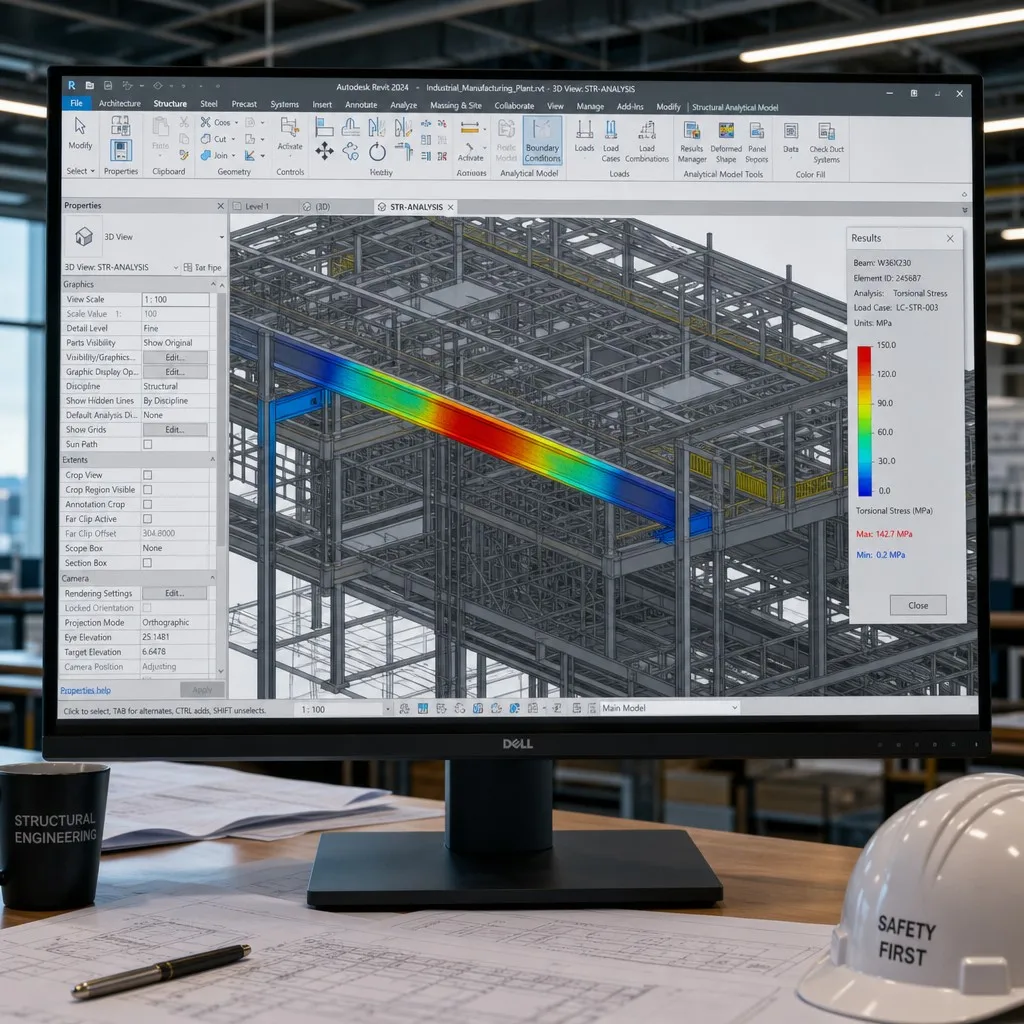

3. Stres-Hlásenie tepelnej mapy: Zahrňte do technických návrhov tepelné mapy-analýzy stresu (odvodené z BIM), aby ste jasne identifikovali potenciálne riziká krútenia a ako ich náš vývoj dizajnu zmierňuje.
4. Špeciálne súpravy kĺbov: Vyviňte štandardizované „súpravy ťažkého{0}}torzného spojenia“ pre 100-1000 tonové projekty s použitím skrutiek HSFG (High Strength Friction Grip), aby ste eliminovali riziko skĺznutia spoja pri dynamických krútiacich silách.
